292x22mm Bremsanlage 5x120 mit E36 Sättel

Die 292x22mm Bremsanlage ist eine kleine 5-Loch Lösung vorallem für Felgen mit kritischen Platzverhältnissen und niedrigen Einpresstiefen. Ich habe diese Bremsanlage in erster Linie für die BBC RC 090 und 035 konstruiert. Diese Räder machen am E30 eine sehr gute Figur jedoch war die Montage wegen der ET 20 bisher etwas kniffelig, weil kein Spielraum für größere Spurplatten besteht.



Diese Bremsanlage setzt auf eine flache Bremsscheibe welche keine Zentrierscheibe hinter der Bremssscheibe benötigt. Somit fällt die Spurverbreiterung bei dieser Bremse sehr moderat aus und liegt im Bereich von 4mm. Die Bremsscheiben sind modifizierte Großserienteile, Nachschubprobleme sind daher zukünftig nicht zu erwarten.



Die Bremssättel stammen von den größeren E36 Modellen (320i - 323i - 325i - 328i) und müssen am Sattelträger zwei Rundungen eingearbeitet bekommen:



Vorderachse:
Bremsattelträger E36 325i oder baugleiche aus E46, Z3 usw. BMW Teile Nr. 34 10 6 758 104 (Gußnummer 378)
Bremssattel E36 325i oder baugleiche aus E46, Z3 usw. BMW Teile Nr. 34 11 6 758 113 und 114 (Gußnummer 54/22)

(Ebenfalls passend: E36 323ti Compact, Z3 2.8, E46 320i (nicht E46 328i). somit alle Sättel und Träger die am E36 und E46 mit der 286x22mm Bremse gefahren werden.

Die Felgenauswahl bei dieser Bremse ist quasi unbegrenzt. Alle 5x120 BMW Felgen mit 16 -17 Zoll Durchmesser, auch von 5er und 7er, sind fahrbar. Räder von E36, E46 und Co benötigen Spurplatten, aber für diese Felgen gibt es genug Alternativen auf dieser Webseite.

Nachfolgend eine kleine Auswahl, was an Rädern mit der 292x22mm Bremsanlage montiert werden kann.

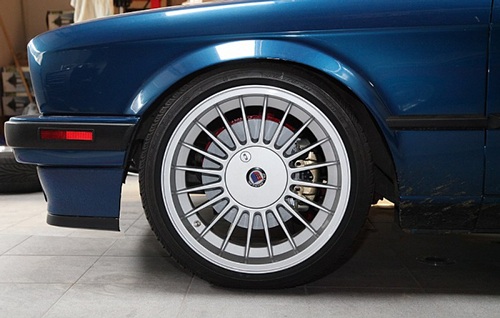

Die ALPINA 8,5x17 ET13 Felge vom E32 passt ohne weitere Distanzscheiben und kann somit am E30 mit leicht bearbeitetem Serienblech gefahren werden.



Die BBS RC 090 und 035 können ohne weitere Distanzscheiben am E30 montiert werden. Im Bild eine RC090 in 8x17 ET20 (mit etwas zu großen Reifen).



Auch die schönen E38 und E39 16 Zoll Felgen sind nun wieder im Rennen und können am E30 ohne weiteres gefahren werden. Beispielhaft hier die Styling 5 in 7,5x16 ET20.



An der Hinterachse kann der E30 sehr einfach auf 5x120 Lochkreis durch Verwendung der Naben von Z4 oder E36 323ti Compact umgebaut werden. In Kombination mit der schmalen 292x22mm vorn macht der Umbau mit Z4 Nabe an der Hinterachse Sinn. Es kann hier sehr einfach eine 272x10mm Bremsanlage zusammen mit den hinteren E36 318ti - 323ti - Z3 Bremssätteln gefahren werden. Die Bremsscheibe basiert hierbei auf der E36 325i Bremsscheibe, und ist im Durchmesser entsprechend angepasst.









... zu den Shop Angeboten ...


Anleitungen
Einbauanleitung 292x22mm Bremse inkl. 5x120 Umbau an E30 Vorderachse mit E36 325i Sattel
Anleitung Hinterachse mittels Z4 Naben auf 5x120 umbauen (www.e30.de)

Felgenübersicht E38 16 Zoll Felgentrio für E30 mit 5x120 (www.e30.de)
Felgendetails ALPINA 17 Zoll von E32/E34 (www.e30.de)
Felgendetails BBS RC (www.e30.de)
