325-294mm Bremsanlage 5x120 mit E38 Brembo Sattel vorn

Die vordere M3 E46 Bremsscheibe ist wiederholt Ausgangsbasis für eine leistungstarke 325x28mm Bremsanlage mit 4-Kolben Aluminium Sattel. Diesmal spenden die kleineren BMW E38 Modelle (725tds-728i-730i-735i) einen formschönen BREMBO Sattel. Die E30 Vorderachse wird mittels einer ABS fähigen Spezialradnabe inkl. Radlager auf 5x120 umgebaut, ohne Änderungen an der Achsgeometrie.

Vorderachse:
Bremssattel E38 728i - 735i  BMW Teile Nr. 34 11 1 163 757 und 758 (BREMBO Nummer 205576.01)
Bremsscheiben M3 E46 325x28mm BMW Teile Nr. 34 11 282 801 und 802



Aufgrund der hohen Topftiefe der M3 E46 Bremsscheibe ist hinter der Bremsscheibe eine 13mm Zentrierscheibe montiert, welche sich bei Lieferung bereits auf der Nabe befindet. Es ergibt sich also durch diese Bremsanlage eine Verbreiterung von 13mm je Seite (im Vergleich mit dem M3 E30).

Die schwarz eloxierten Adapter 325-4B aus hochfestem Aluminium befestigen den E38  BREMBO Sattel an der Vorderachse am unveränderten E30 Federbein. Mittels M12x1,5 Schrauben der Festigkeit 10.9 werden Sattel, Adapter und Federbein stabil verbunden.



Die Auswahl an passenden 5x120 Felgen der größeren BMW Modelle ist wegen des seitlich breit bauenden Sattels etwas eingeschränkt. Wegen der Spurverbreiterung von ca. 15mm (gegenüber dem 4 Loch E30) allein aufgrund der Spezialradnabe und Bremse, sollte die ET der Felgen zwischen 30 und 47 liegen, was bei allen E36, E46, E87, E90, Z3, Z4 Felgen der Fall ist. Weiterhin sollte ein Felgendesign ohne Tiefbett außen gewählt werden. Schmale außen angesetzte Speichen wären wünschenswert, damit das Rad noch unters Serienblech des E30 passt. Passend sind z.b. ALPINA vom E36, Radialspeiche 32 der vor genannten Modelle uva. Das Bild zeigt die 8x17 ET46 ALPINA Felge des E36 mit 25mm Spurplatten.



Generell sind Räder von E39, E38, E32, E34 mit einer ET um die 20 nicht geeignet. Diese Räder würden schlicht zu breit für das E30 Serienblech werden. Diese Räder sind nur bei Fahrzeugen mit stark verbreiternden Bodykits sinnvoll.

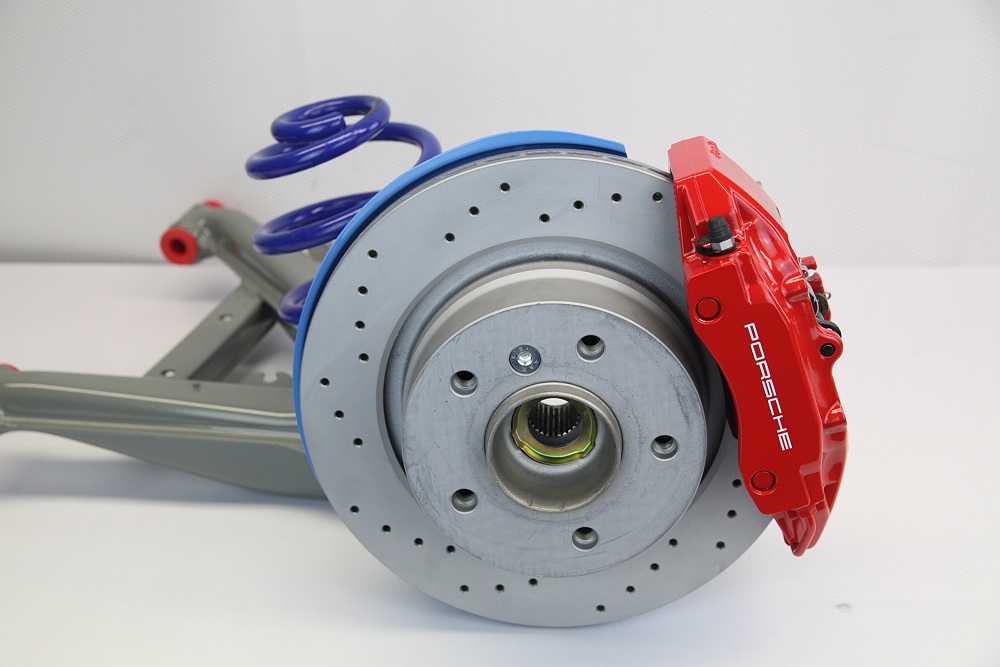

An der Hinterachse wird eine 294x19mm Bremsanlage mit Porsche 986 Sattel aufgebaut. Der 5x120 Umbau wird am besten mit E36 323ti Compact Naben erledigt. Diese werden plug n play in die E30 Hinterachsschenkel montiert und verbreitern die Spur um 19mm je Seite. Das passt sehr gut zu den Einpresstiefen der Felgen, die der vordere breite Bremssattel erfordert. Somit können am E30 mit Compact Naben 9x17 Felgen mit ET 46 ohne weitere Spurplatten unterm Serienblech gefahren werden. (Die Kanten des Radlaufs sind generell vorn und hinten umzulegen.)

(Alternativ kann mit Z4 Naben auf 5x120 umgebaut werden. Hierbei ergeben sich nur 2,5mm Spurverbreiterung je Seite. Hinten kann also auch ET 20 Felgen gefahren werden, was interessante Radmischungen ermöglicht. M3 E30 Naben ergeben übrigens 5mm Spurverbreiterung je Seite. Bitte bei der Bestellung im Textfeld angeben,wenn Naben vom Z4 und M3 E30 genutzt werden, damit die richtigen Adapter und Datenblätter geliefert werden.)



Bremssattel Hinterachse:
Bremsattel Porsche 986-987-996 HA  Teile Nr. 996.352.421 und 422
Für die breiter bauenden Compact Naben kommen 294x19mm Bremsscheiben mit etwas höheren Töpfen vom Z4 E85 zum Einsatz:
Bremsscheiben Z4 E85 2.5si 294x19mm BMW Teilenummer 34 21 6 794 303

(Für die schmal bauenden Z4 und M3 E30 Naben kommen 294x19mm Bremsscheiben der E46 328i Hinterachse zum Einsatz:
Bremsscheiben E46 328i 294x19mm BMW Teilenummer 34 21 1 165 563)

(Natürlich kann hinten auch die 294x19mm Bremsanlage mit BMW E34 540i Sattel gefahren werden, bitte bei der Bestellung entsprechend angeben, damit der richtige Adapter und Datenblätter mitgeliefert werden.)


... zu den Shop Angeboten ...


Anleitungen
Einbauanleitung 325x28mm Bremsanlage inkl. 5x120 Umbau an der E30 Vorderachse mit E38 730i Sattel
Einbauanleitung 294x19mm Bremsanlage an der E30 Hinterachse mit Porsche 986 Sattel
Anleitung Hinterachse mittels Z4 Naben auf 5x120 umbauen (www.e30.de)
Anleitung Hinterachse mittels Compact Naben auf 5x120 umbauen (www.e30.de)

Referenzfahrzeuge
Tino: M3 Cecotto
