Einbauanleitung 312x25mm Bremsanlage mit E38 730i 4-Kolben Sattel

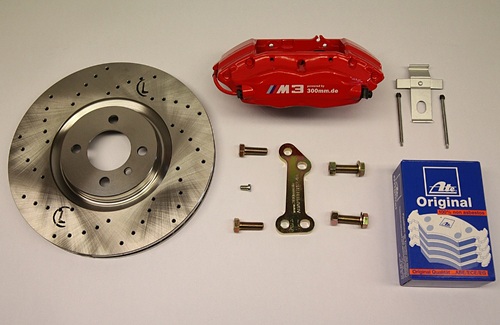

Nachfolgend wird der Einbau der 312x25mm Bremsanlage mit dem E38 730i 4-Kolben Sattel beschrieben.
 |
Es werden die
Brembo Bremssättel der kleineren E38 Modelle genutzt. Bremssattel BMW E38 730i Vorderachse (4-Kolben) BMW Teile Nr. 34 11 1 163 757 und 758 (Kennzeichnung 205576.01 oben seitlich) Diese ab Werk schwarzen BREMBO Sättel sind verbaut in den BMW 7er der Baujahre 1994-2002, im 725tds, 728i, 730i, 735i. |
 |
Am E30 wird die originale Bremsanlage komplett entfernt. Das Ankerblech kann vom E30 verbleiben und wird nur am oberen Sattelende etwas eingekürzt. |
 |
Der
Adapter 312-4B wird
mittels der im Set enthaltenen M12 Schrauben
montiert, so
daß die Beschriftung zur Wagenmitte zeigt. Anzugsmoment 95 Nm |
|
Die Adapter sind links und rechts verschieden, der Sattel wird jeweils leicht nach oben versetzt montiert. |
 |

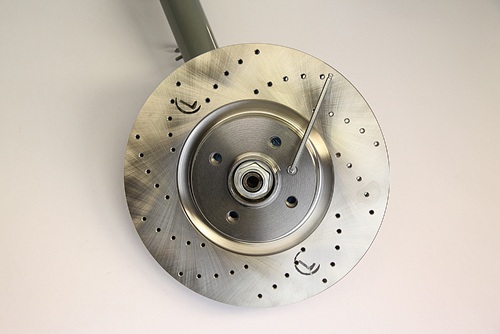

Die
312x25mm Bremsscheibe wird montiert und mittels der E30 Inbusschraube
gegen
herunterfallen gesichert. Diese Montagehilfe kann auch weggelassen
werden, hat im Fahrbetrieb keine Funktion. Die Scheiben sind für links
und rechts
unterschiedlich ausgeführt. Die Lochung der
Bremsscheibe
ventiliert nach hinten. Bremsscheibe 312x25mm 4x100 von 300mm.de Art. Nr. 14027 bzw. 14028 |
 |
Der Sattel kann nun mittels der originale E30 Befestigungsschrauben montiert werden. Anzugsmoment 95 Nm. |
 |
Die
Bremsanlage wird nach abgeschlossener Montage fachgerecht entlüftet.
Sollten die Scheiben von der Montage etwas verschmutzt sein, können Sie
nun mit Bremsenreiniger gereinigt werden. |
 |
Die
Felgenauswahl ist etwas eingeschränkt. Nur ausgesprochen
bremsenfreundliche Felgen können mit dem breiten E38 Sattel gefahren
werden. Wie man im Bild sieht werden von der Bremsscheibe bis zum Stern seitlich rund 7cm Platz benötigt. |
 |
Bekannte passende
Felgen sind z.B. - AZEV A 8x17 ET 30 (ursprünglich für OPEL gedacht) - OZ RECORD 7x18 ET 38 mit 25m Spurplatten - TSW VX1 in 7x16 ET 24 ohne Spurplatten |
Bei Fragen oder Problemen bin ich unter Tel. 0177/4623997 sowie per Email tino@e30.de erreichbar
