Einbauanleitung 300x24mm Bremsanlage mit Porsche 986 Sattel
Nachfolgend wird der Einbau der 300mm Bremsanlage mit Porsche 986 Sattel an der E30 Vorderachse beschrieben.
 |
Das
Bremsenset bestehend aus 986 Sattel, 300x24mm Scheibe, 1mm
Distanzscheibe und Adapter
300-5B sollte vollständig bereit liegen. Bremssattel PORSCHE 986 Bj. 2000 Vorderachse Gußnummer 986.351.421 und 422 ATE Bremsbeläge 13.0460-4814.2 Adapter 300-5B von 300mm.de Art. Nr. 14011 |
 |
Am E30 wird die originale Bremsanlage komplett entfernt. |
 |
Die E30 Ankerbleche sind zu modifizieren. Der ganze untere Teil muss weg, weil die Scheibe sonst nicht frei läuft. Ein wenig Blech stört noch oben am Sattelauschnitt. |
 |

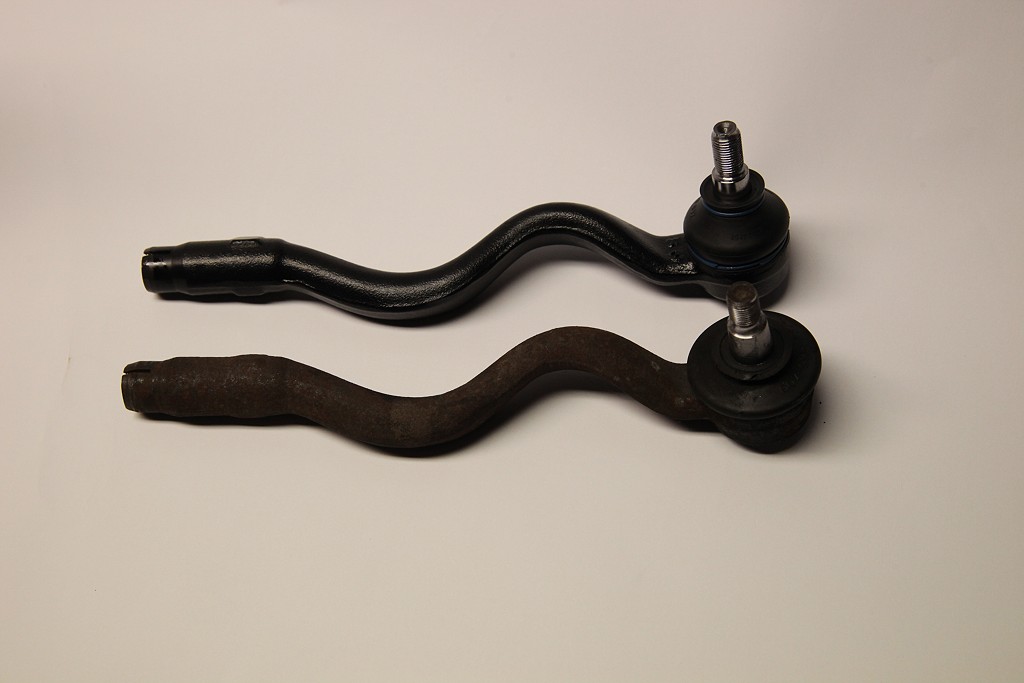

Diese
Bremse ist auf minimale Spurbreite ausgelegt, daher läuft die
Bremscheibe
sehr nah am Spurstangenkopf. Die Empfehlung lautet hier
Spurstangenköpfe von Lemförder zu verbauen. Bei diesem Fabrikat ist die
Manschette des
Spurstangenkopfes kompakter als bei FEBI, Meyle und Co. Spurstangenkopf E30 Lemförder Art. Nr. 1058401 |
 |

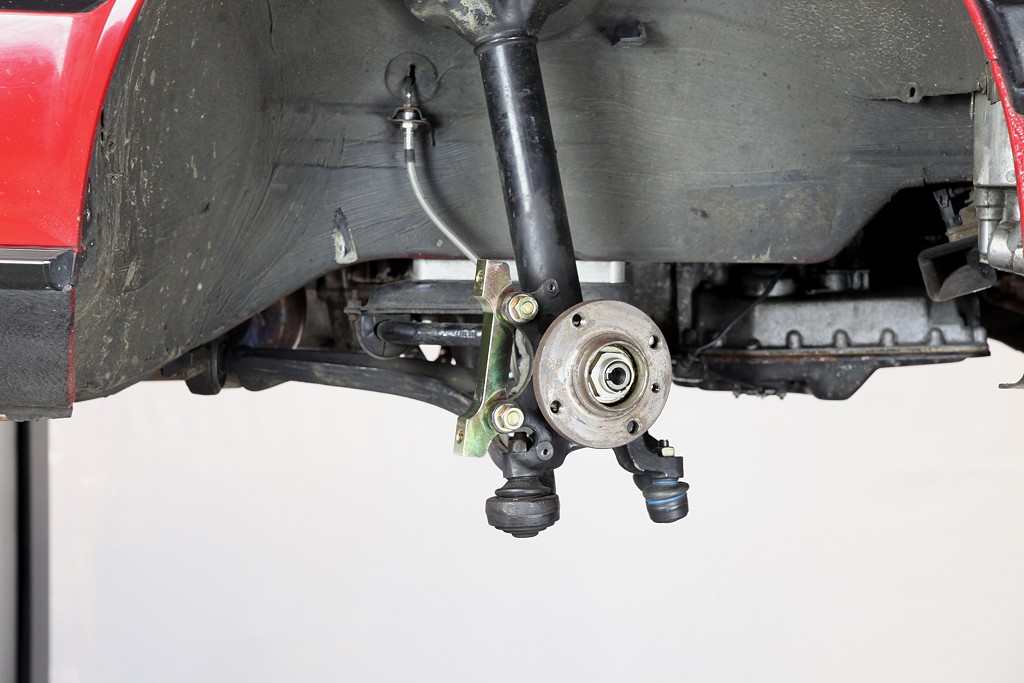

Der
Adapter 300-5B wird mittels der im Set enthaltenen M12 Schrauben und
Muttern
montiert, so
daß die Beschriftung zur Wagenmitte zeigt. Anzugsmoment 95 Nm |
 |
Die
1mm Distanzscheibe hinter der Bremsscheibe wird angesetzt. Diese 1mm Distanzscheibe kann bei den empfohlenen kompakten Spurstangenköpfen weggelassen werden. Dann ist der Adapter 300-5B jedoch verdreht (mit der Beschriftung nach außen) zu montieren. |
 |
Die Bremsscheibe wird
montiert und mittels zweier Radbolzen vorübergehend gegen
herunterfallen gesichert. Durch Drehen der Scheibe bei noch losem
Radbolzen ist sicherzustellen, das die 1mm Distanzscheibe sich nicht
verkantet haben. Auf jeden Fall 2 Radbolzen nutzen um die korrekte Lage
der
Distanzscheibe sicherzustellen. Die Scheiben sind für links und rechts unterschiedlich ausgeführt. Die Lochung der Bremsscheibe dreht nach hinten. Bremsscheibe 300x24mm von 300mm.de Art. Nr. 14527 bzw. 14528 |
 |

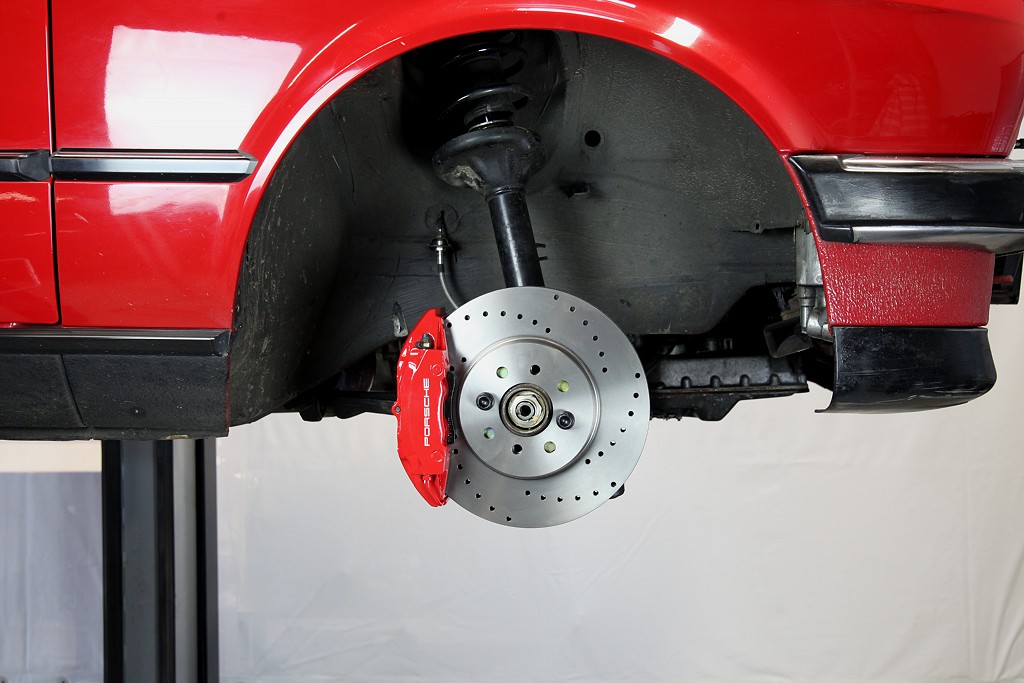

Der
PORSCHE 986 Sattel kann nun mittels der M12 Inbusschrauben montiert
werden.
Anzugsmoment 95 Nm Ich empfehle die Verwendung von Stahlflexleitungen mit Ringöse und Hohlschraube von dickhaut-specials.de, um die abweichende Position und Lage des Bremsleitungsanschlusses am Porsche Sattel zu kompensieren. Die Original E30 Bremsschläuche passen zwar von den Anschlußmaßen (M10x1) sind etwas zu kurz. |
 |
Die
Bremsanlage wird nach abgeschlossener Montage fachgerecht entlüftet.
Sollten die Scheiben von der Montage etwas verschmutzt sein, können Sie
nun mit Bremsenreiniger gereinigt werden. Die
Felgen können montiert werden. |
 |

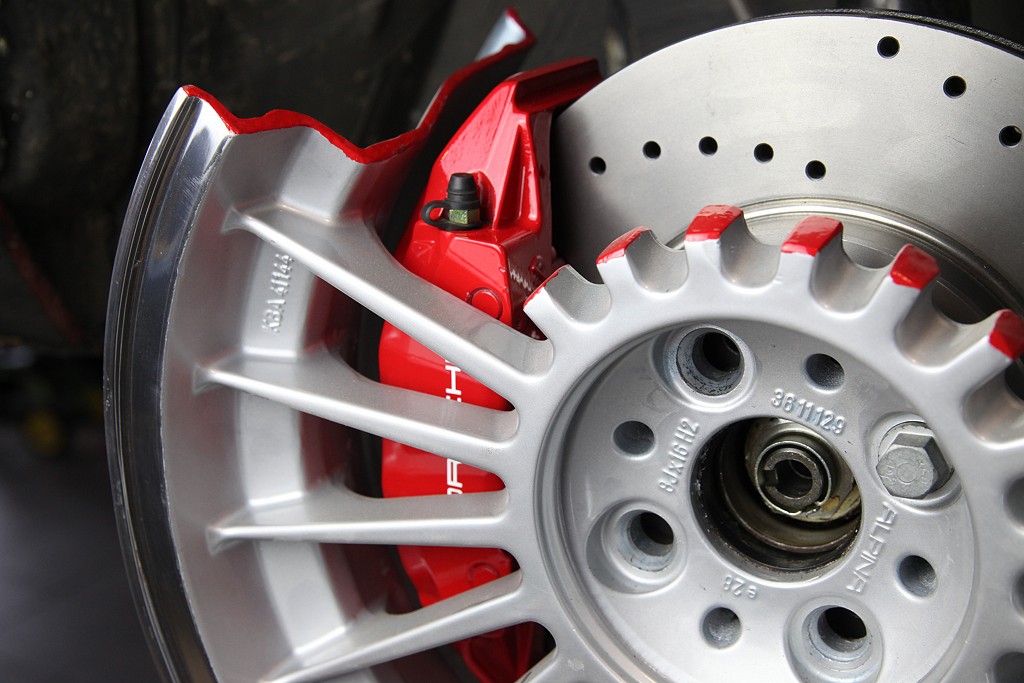

Die ALPINA 16 Zoll
Felgen waren Grund für Entwicklung dieser Bremsanlage. Somit auch keine
Platzprobleme ab 10mm Spurverbreiterung. |
Bei Fragen oder Problemen bin ich unter Tel. 0177/4623997 sowie per Email tino@e30.de erreichbar
